Partes de la máquina CNC de alta precisión

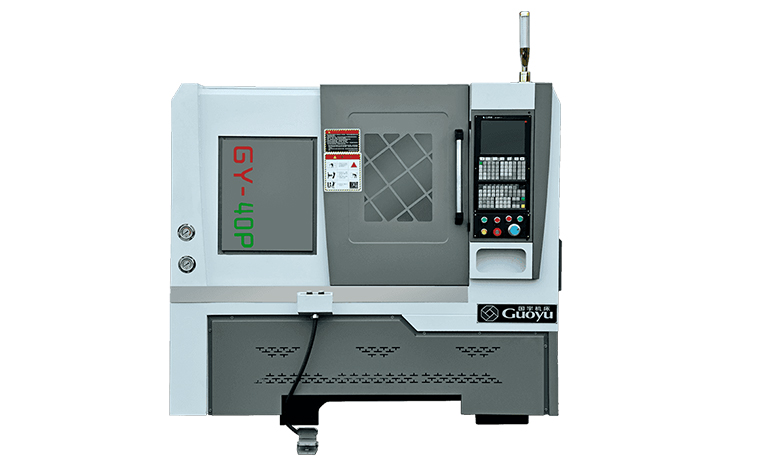

Las máquinas CNC de alta precisión (control numérico de la computadora) juegan un papel central en la fabricación moderna, particularmente en las industrias que requieren mecanizado preciso y repetible. Estas máquinas están diseñadas para realizar una amplia variedad de tareas, como la molienda, la giro, la perforación y la molienda, con un alto nivel de precisión. El rendimiento y la confiabilidad de una máquina CNC dependen significativamente de la calidad, la estructura y la integración de sus componentes centrales.

1. Machine Bed

El lecho de la máquina es la estructura base de la máquina CNC, que proporciona soporte fundamental para todos los demás componentes. Por lo general, está hecho de hierro fundido u otros materiales de bañado de vibraciones. El lecho debe ser rígido y estable para resistir el estrés mecánico durante el mecanizado de alta velocidad o de servicio pesado.

Función: admite el peso de la mesa de trabajo, el huso y la torreta de herramientas.

Importancia: un lecho sólido reduce la desviación y la vibración, que son críticas para lograr una precisión dimensional consistente.

2. Sistema de husillo

El husillo es uno de los componentes críticos en una máquina CNC, responsable de girar la herramienta de corte (en las máquinas de fresado o perforación) o la pieza de trabajo (en centros de giro).

Elementos principales:

Motor del husillo: proporciona potencia de rotación.

Rodamientos: asegure una rotación suave con un agotador mínimo.

Interfaz de herramienta: conecta la herramienta de corte al eje del husillo.

Función: impulsa la herramienta o pieza de trabajo a velocidades controladas con alta concentricidad.

Importancia: el rigor, la rigidez y el control de velocidad del huso afectan directamente la precisión del mecanizado y el acabado de la superficie.

3. Guías y rieles

Las guías y los rieles lineales proporcionan el camino a lo largo de la cual los elementos de la máquina, como la mesa o la cabeza de la herramienta, se mueven. Existen varios tipos, incluidas las formas de caja y las guías de rodadura lineales, cada una con características específicas.

Función: Asegure el movimiento de línea recta a lo largo de los ejes X, Y y Z.

Importancia: las guías maquinadas en precisión reducen la fricción y mantienen la precisión durante las operaciones repetidas. La alineación adecuada y la resistencia al desgaste son esenciales para garantizar un movimiento suave y predecible.

4. Tornillos de pelota y servomotores

Los tornillos de bola se usan junto con los servomotores para convertir el movimiento rotativo en un movimiento lineal preciso. Son una parte fundamental del sistema CNC Drive.

Tornillos de pelota:

Consiste en un eje roscado y una tuerca de bola con bolas de recirculación.

Minimice la reacción y proporcione una alta repetibilidad.

Servo Motors:

Recibir comandos del controlador CNC.

Proporcione una velocidad precisa y control de torque.

Función: mueva la mesa de trabajo y la cabeza de herramienta a lo largo de los ejes designados con precisión.

Importancia: la combinación de tornillos de bola y servomotores permite un posicionamiento altamente controlado, esencial para tareas de mecanizado de alta precisión.

5. Cambiador de herramientas (ATC)

Los cambiadores de herramientas automáticos (ATC) se encuentran comúnmente en los centros de fresado y mecanizado CNC.

Función: Cambie automáticamente entre múltiples herramientas durante un ciclo de mecanizado.

Importancia: reduce la intervención manual, aumenta la eficiencia de producción y permite operaciones de mecanizado complejas sin detener la máquina.

6. Controlador CNC

El controlador CNC es el "cerebro" de la máquina. Interpreta los comandos de código G y los convierte en señales eléctricas que dirigen el movimiento y las acciones de la máquina.

Componentes:

Procesador

Memoria

Paneles de interfaz

Función: administra todas las operaciones de la máquina, incluido el posicionamiento de la herramienta, la velocidad del huso y las tasas de alimentación.

Importancia: los controladores de alto rendimiento mejoran la precisión del mecanizado, los tiempos de ciclo y las capacidades de la interfaz de usuario.

7. Mábito de trabajo

La mesa de trabajo sostiene y admite la pieza de trabajo durante el mecanizado. Puede incluir accesorios, visas o plantillas personalizadas para asegurar piezas.

Función: proporciona una plataforma estable para operaciones de mecanizado.

Importancia: una mesa de trabajo plana y alineada con precisión garantiza un contacto adecuado entre la herramienta y la pieza de trabajo, que es esencial para resultados de mecanizado consistentes.

8. Sistemas de refrigerante y lubricación

El enfriamiento y la lubricación adecuados son cruciales para el mecanizado de precisión de alta velocidad.

Sistema de refrigerante: entrega líquido al área de corte para disipar el calor y eliminar las chips.

Sistema de lubricación: entrega automáticamente aceite o grasa a piezas móviles para minimizar la fricción y el desgaste.

Importancia: estos sistemas extienden la vida útil de la herramienta, mantienen las tolerancias de las piezas y evitan la distorsión térmica durante los largos ciclos de mecanizado.
