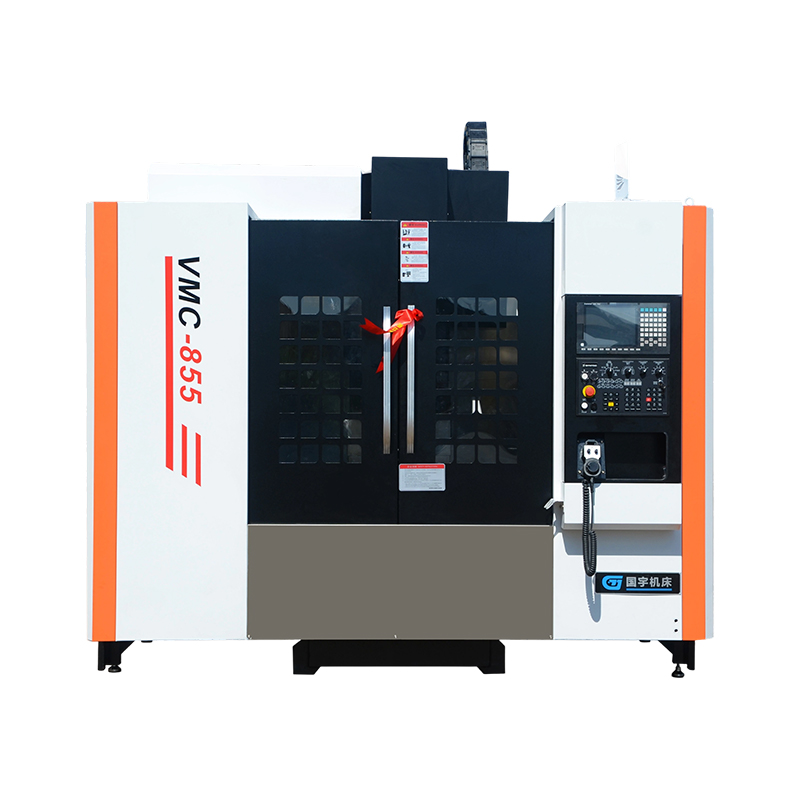

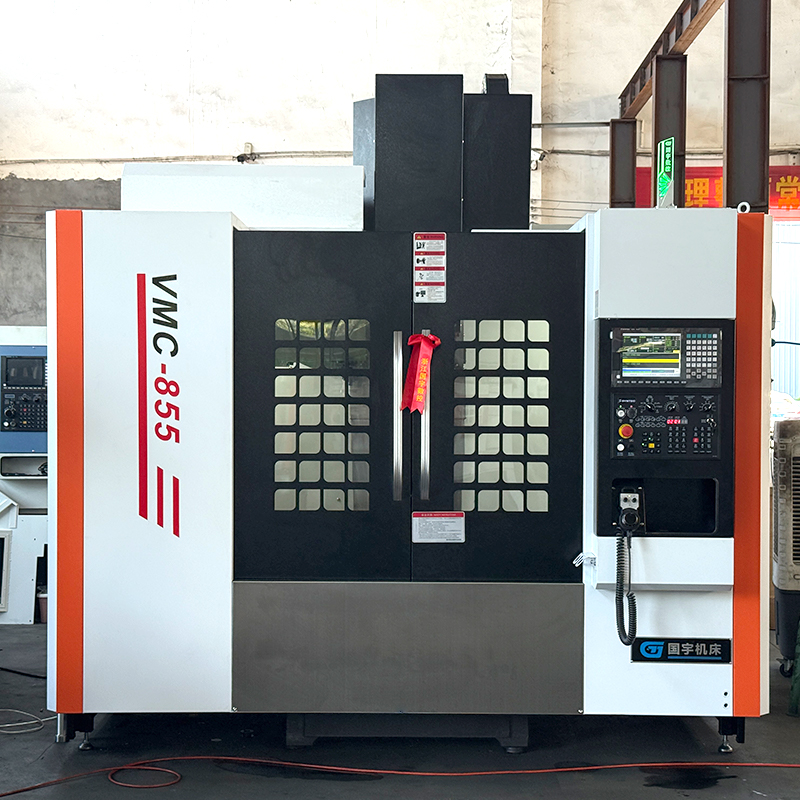

Gy-VMC855 Guía lineal Centro de mecanizado vertical de precisión

Compromiso de servicio posterior a la venta:

1. Desde la fecha de aceptación, el host de la máquina herramienta está en garantía durante 12 meses. Durante el período de garantía, si el equipo falla o se requiere una consulta técnica,

Nuestra compañía promete solemnemente que después de recibir el aviso del comprador, responderemos dentro de media hora y llegaremos al sitio dentro de 2-12 horas (24 horas para áreas especiales).

Mantenimiento de por vida.

2. Durante el período de garantía de tres años, nuestra compañía se asegurará de que se envíe al personal técnico para mantener, inspeccionar y atender el equipo en el tercer y noveno mes.

Visite periódicamente a los usuarios para resolver varios problemas que encuentran durante el uso.

3. Después del período de garantía, nuestra compañía ofrece servicios técnicos de mantenimiento de por vida pagados para el equipo.

Formulario de contacto

Aplicaciones
Ventaja del producto
Presentación técnica

Instalación, puesta en marcha y aceptación:

1. Dentro de los 3 días posteriores a la máquina herramienta que llega a la fábrica del comprador, el comprador notificará al vendedor. Al recibir la notificación de instalación del comprador, el vendedor enviará inmediatamente personal de ingeniería y técnico al sitio del comprador para instalar y depurar todo el sistema de equipos y proporcionar capacitación de personal de forma gratuita.

2. Después de firmar el contrato, el comprador puede enviar personal a la fábrica del vendedor durante aproximadamente 5 días de capacitación en el sitio antes de que llegue la máquina herramienta. El comprador llevará los gastos de viajes, alimentos y alojamiento por sí mismo, y la capacitación en la fábrica del vendedor será gratuita.

3. Antes de la instalación y la puesta en marcha, el personal enviado por el comprador y el vendedor desempaquetará y contará conjuntamente los bienes de acuerdo con la cantidad y la lista de embalaje del contrato.

4. Todos los indicadores de precisión de la máquina herramienta se inspeccionarán de acuerdo con el formulario de inspección de precisión proporcionado en la lista de empaque, utilizando el método de inspección de acuerdo con los estándares ISO internacionales. En el caso de cualquier disputa sobre los resultados de la inspección, el Centro de Inspección de la Máquina Herramienta de China llevará a cabo una reinspección. Durante este período, la máquina será sellada y almacenada por el comprador. Una vez que el comprador comience a usar la máquina, se considerará que ha pasado la inspección.

5. Una vez que todos los indicadores de precisión de la máquina herramienta han alcanzado los estándares especificados, el procedimiento de aceptación de la máquina herramienta se completa cuando el comprador y el vendedor firman el informe de aceptación de la máquina herramienta.

6. Mesa recomendada de aceite y grasa

Uso de componentes	nombre	capacidad	Marca	Recomendación del fabricante	Observación
Engrasador	Guía de aceite ferroviario	4l	68#	Shell Tonna T68 o Great Wall HG68	Agregue aceite cuando el nivel de aceite esté por debajo de la línea de nivel mínimo
Corte de líquido	Fluido de corte a base de agua	330L	/	Mobil 242, ANMEI SF19LSF309	Agregue cuando el nivel de líquido esté por debajo de la línea mínima de nivel de líquido. Consulte al fabricante para su uso específico.
Corte de líquido	Fluido de corte a base de aceite	330L	/	DW-812, ANMEI C13B/LX-C13	Agregue cuando el nivel de líquido esté por debajo de la línea mínima de nivel de líquido. Consulte al fabricante para su uso específico.
Requisitos: al usar fluidos de corte, siga las instrucciones del fabricante Para controlar adecuadamente el pH, el grado de mezcla entre el fluido original y el agua de dilución, la concentración de sal del agua de dilución y la frecuencia de cortar los cambios de líquido. Si usa fluidos de corte y aceites de guía que no sean los recomendados, preste toda la atención al uso y las condiciones. La interacción entre la combinación de aceite de refrigerante y guía a veces puede causar una lubricación deficiente del tornillo y la guía, lo que resulta en la formación de residuos. En casos severos, componentes como el huso, la guía de tornillo, La mesa de trabajo y los rodamientos pueden oxidarse, reduciendo su durabilidad. Por lo tanto, confirme cuidadosamente con el fabricante antes de su uso.

Características de la máquina herramienta:

1. La cama clásica de fresa vertical TZ-Y855 cuenta con calidad, estabilidad, confiabilidad y fácil operación y mantenimiento.
2. El lecho y los componentes principales están construidos a partir de hierro fundido Yunnan de alta calidad. Utilizando un proceso avanzado de fundición de arena para toda la resina, esto mejora significativamente la resistencia a la choque de la máquina y la estabilidad de precisión, lo que lo hace adecuado para el mecanizado de alta intensidad y alta precisión.
3. Los componentes estructurales clave se fabrican utilizando equipos CNC grandes, importados y de alta precisión, que incluye un centro de mecanizado de pentaedro, el molinillo guía de pórtico y la frescura horizontal de canasta dedicada, garantizando la artesanía y la alta precisión.

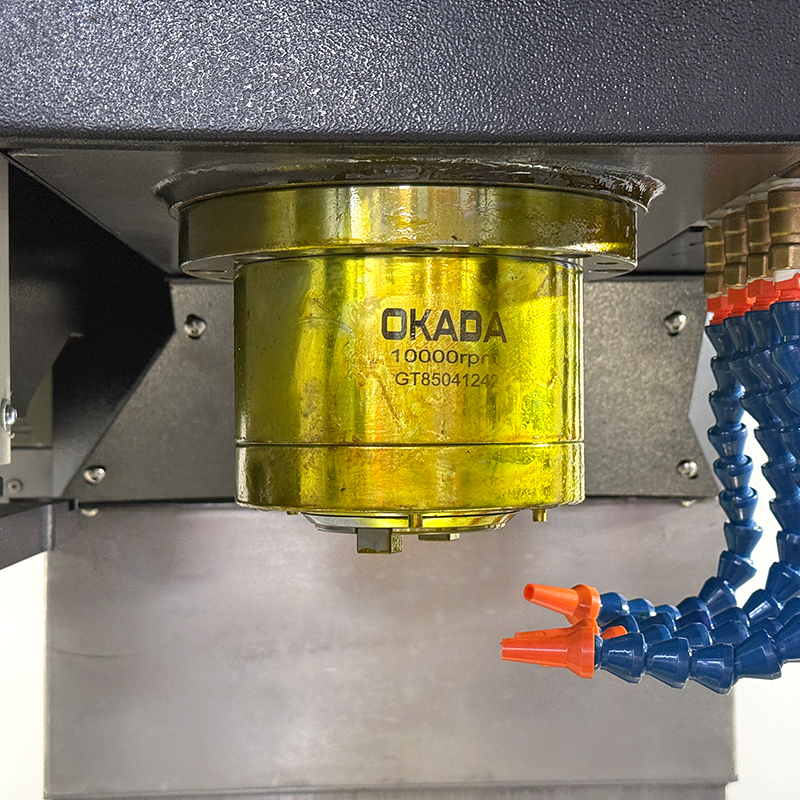

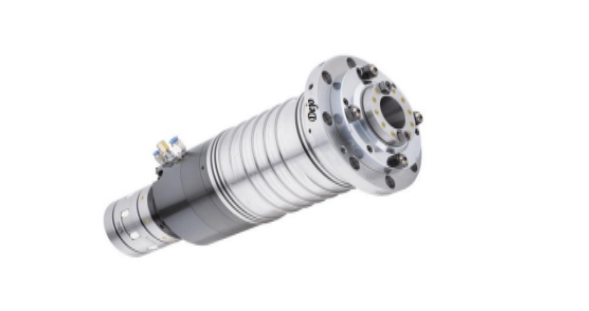

4. Se utilizan cojinetes de husillo de alta precisión importados, y todo el conjunto del huso se ensambla en Taiwán, garantizando una precisión de huso alto. El sistema de accionamiento principal utiliza un servomotor de servomotor Japanese Fanuc, junto con el huso a través de un acoplamiento, asegurando tanto el golpe rígido como la alta velocidad del huso con bajo ruido.

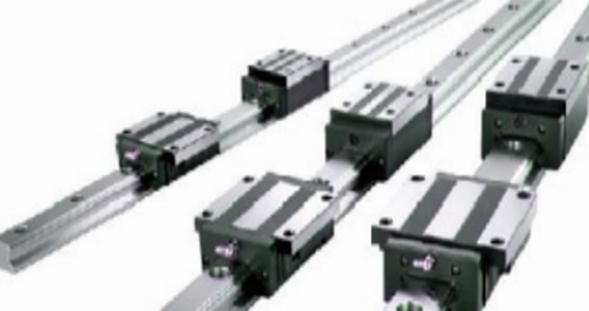

5. El sistema de alimentación adopta rieles de guía lineal de bola, que pueden lograr un movimiento y posicionamiento precisos, al tiempo que aumenta la resistencia al desgaste de las piezas móviles de la máquina herramienta, mejorando su resistencia al impacto y extendiendo la vida útil de la máquina herramienta.

6. Los componentes funcionales de la máquina herramienta, incluida la unidad principal de la unidad, el tornillo de bola, el cilindro de refuerzo, el dispositivo de lubricación, el revista de herramientas, el acoplamiento, el rodamiento de tornillos, etc., son productos de alta calidad, confiables y duraderos.

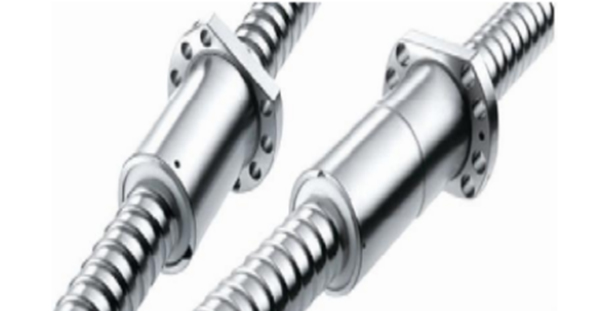

7. Los tornillos de la bola en los tres ejes se estiran previamente para aumentar la rigidez de los tornillos y minimizar los errores causados por la deformación térmica durante la operación de alta velocidad.

8. El rodamiento de tornillo de bola es un rodamiento de tornillo especial importado, que mejora en gran medida la rigidez axial, la precisión y la resistencia al impacto del eje de alimentación.

9. El tornillo de bola y el eje del servomotor de CA usan los acoplamientos importados para la transmisión directa sin huecos para garantizar un posicionamiento preciso del movimiento mecánico.

10. Equipado con sistema de lubricación automática para proporcionar lubricación regular y cuantitativa para los rieles de guía y los tornillos de pelota.

11. El mecanismo de liberación de la herramienta del husillo es impulsado por una marca conocida de cilindro de refuerzo de gas, que es confiable, seguro y ahorrador de energía.

12. La máquina herramienta está equipada con una rueda electrónica móvil, que proporciona una gran comodidad para el operador.

13. La máquina herramienta está equipada con una cubierta protectora completa, adopta un chasis protector de chapa integral y se trata adecuadamente con agua, aceite y electricidad. El diseño general es novedoso, hermoso, confiable y práctico.

14. El uso de un tanque de agua de enfriamiento independiente facilita la recuperación de las chips de hierro y el refrigerante sin salpicar ni fugas, proporcionando una fuerte garantía para la gestión e higiene de fábrica en el área de trabajo.

15. El sistema CNC y la unidad de accionamiento son productos maduros de marcas famosas: PLC se ha utilizado durante muchos años y es seguro y confiable; El diseño eléctrico de la máquina herramienta es preciso, el proceso está estandarizado y los electrodomésticos son todas las marcas europeas, con baja tasa de falla y durabilidad.

16. El proceso de ensamblaje de la máquina herramienta es sofisticado, y las partes móviles son corregidas por interferómetros láser y barras de baile para lograr una precisión de procesamiento estable. La precisión mecánica es farto el estándar nacional.

1. Parámetros técnicos principales

Proyecto	Contenido	Gy-VMC855
Parte del huso	Orificio cónico del husillo (modelo/tamaño de instalación)	BT40 (huso conectado directamente)
	Velocidad máxima del huso	10000 rpm
	Potencia del motor principal	11kw
	Distancia desde la nariz del huso hasta la mesa de trabajo	120-640 mm
	Distancia desde el centro del huso hasta la superficie de la columna	595 mm
Banco de trabajo	Tamaño del banco de trabajo	1000*550 mm
	Banco de trabajo de carga	500 kg
	T-lot (número de ranuras x ancho x distancia central)	51890 mm
Parte de tres ejes	Viaje de eje x/y/z	820520550 mm
	Tornillo de bola de eje x/y/z	4016
	Guías lineales del eje x/y/z	35/45/45 mm
	Método de conexión del motor del eje x/y/z	Acoplamiento directo
	Potencia del motor del eje x/y/z	223KW
	Axis x/y Velocidad de transversión rápida	48m/min
	Velocidad de movimiento rápida del eje z	48m/min
Parte de la revista de herramientas	Formulario de revista de herramientas	Desct
Parte de la revista de herramientas	Capacidad de la revista de herramientas	24
Exactitud	Precisión del posicionamiento	0.005/300 mm
Exactitud	Repita la precisión del posicionamiento	± 0.003/300 mm
Peso	Máquina herramienta de peso bruto aprox.	6000 kg
Peso	Peso neto de la máquina herramienta	5000 kg
Dimensiones	Longitudanchoaltura	255024002650 mm

2. Configuración principal

Número de serie	Componentes principales	Marca y descripción
1	Sistema CNC	Fanuc 0i MF Plus (5)
2	Servo Motors de eje y tres ejes	Fanuc Motor de servo original
3	huso	Taiwán Jianchun \ okada
4	Tornillo	Taiwán Yintai \ Hiwin (Nivel C3)
5	Rodamientos de tornillo	Japón NSK (Nivel P4)
6	guía	Taiwán Yintai \ Hiwin (P-Grade)

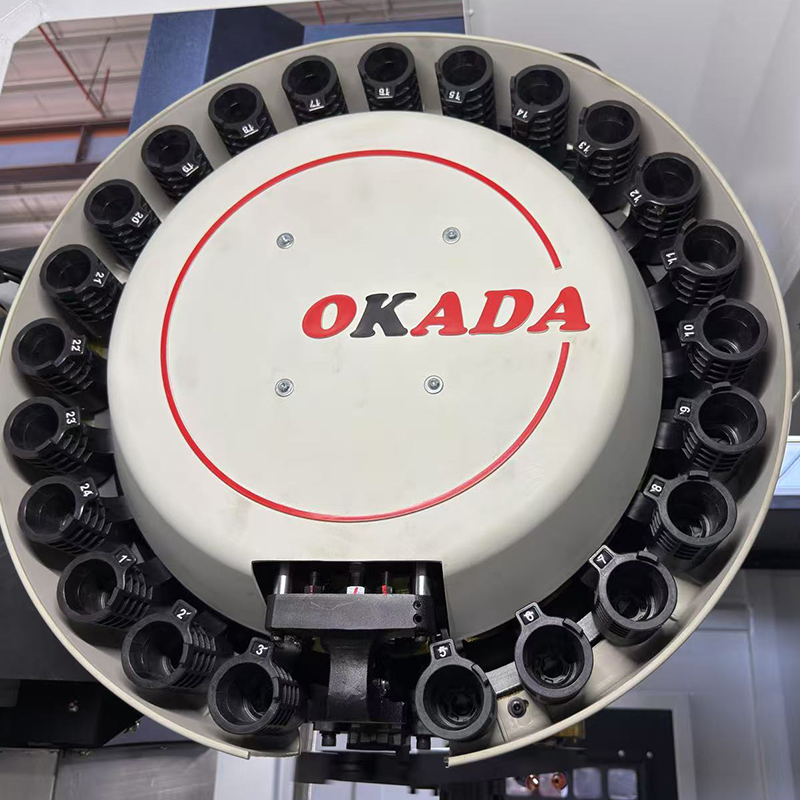

7	Revista de herramientas	Okada \ tokuda \ fangguan
8	fundición de fuselaje	El hierro fundido de arena de resina de alta densidad y alta resistencia, producida por el mismo fabricante que muchas marcas alemanas y japonesas (el mismo material, proceso y método de tratamiento de envejecimiento)
9	Acoplamientos	Alemania r w \ nbk
10	Cilindro de aflojamiento de cuchillo	China y Japón
11	Máquina de herramientas de metal	Taizheng - Hermoso tipo, la parte superior de la máquina herramienta está completamente cerrada Uso de 2.0 Material de lámina, fuerte y duradero)
12	Sistema de lubricación	River Valley \ Proton
13	Guía de guardia	Manzana
14	componentes eléctricos	French Schneider (versión alta) y Omron \ Delixi
15	Pulso de volante	East Test \ Control interno (Marca japonesa de alta calidad)
16	Componentes neumáticos	Airtac \ Japón SMC (Dispositivo de filtro de agua dual)
17	Bomba de enfriamiento	Changzhou Locke
18	Cable	Cable leoni alemán (algunos cables usan alambre de blindaje de señal)
19	transformador	Feixiangda
20	tráquea	Chiyoda
21	Estructura del tanque de agua	Filtro doble y embudo doble
22	Tornillos principales para máquinas herramientas	Pengchi
23	Método de descarga	Cobertura en ambos lados del eje principal
24	Cilindros de gas	Shenzhen
